Sélection d’un système de gestion de batterie pour des projets de stockage d’énergie sûrs et évolutifs

Un système de gestion de batterie devient un enjeu d'approvisionnement bien avant l'installation d'une armoire de batteries. La pression apparaît généralement lorsqu'une équipe projet compare des fournisseurs de stockage dont les fiches techniques annoncent toutes des capacités de protection, de surveillance et de communication, alors que les exigences du site ne sont pas identiques. Un système peut devoir suivre une consigne d'un système de conversion de puissance, transmettre des informations à une plateforme de gestion de l'énergie, fonctionner par temps chaud ou froid et isoler un défaut sans mettre inutilement hors ligne les équipements en bon état.

La règle fondamentale de sélection est simple : choisissez un système de gestion de batterie adapté à l'architecture des batteries, à la stratégie de protection, à l'environnement d'exploitation et aux interfaces de commande du projet, et non un système qui se contente d'énumérer une longue liste de fonctions. Pour les équipes achats, la meilleure décision consiste généralement à transformer les besoins du site en exigences vérifiables : ce que le BMS doit mesurer, ce qu'il peut commander, comment il doit communiquer, ce qui se passe en cas de défaut et qui peut accéder aux données générées pendant le cycle de vie du système.

Commencez par le scénario d'exploitation, et non par la liste des fonctionnalités

La mention « BMS inclus » ne constitue pas à elle seule un résultat d'évaluation significatif. Cette même désignation peut décrire une carte qui surveille les cellules individuelles d'un petit pack de batteries ou un système de commande à plusieurs niveaux coordonnant des racks, des clusters, des signaux de protection incendie, l'état du CVC, des contacteurs et des commandes énergétiques externes. Le niveau de profondeur requis dépend de l'installation.

Pour un projet de stockage de grande capacité, les achats doivent d'abord clarifier les limites physiques et opérationnelles. Le système est-il une unité de stockage commerciale autonome, fait-il partie d'un système de stockage d'énergie par batterie conteneurisé ou est-il intégré à une installation plus vaste raccordée au réseau ? Sera-t-il cyclé quotidiennement pour l'écrêtage des pointes, maintenu en veille pour l'alimentation de secours ou utilisé pour soutenir une production renouvelable irrégulière ? Ces conditions influencent la fréquence requise de mise à jour des données, l'approche d'équilibrage, la coordination thermique, la précision de l'estimation d'état et la logique de réponse aux défauts.

Une discussion initiale utile porte sur quatre questions d'ingénierie :

• Quelle est la plus petite unité de batterie qui doit être surveillée : cellule, module, pack, rack ou cluster ?
• Quel composant détient l'autorité finale pour arrêter la charge ou la décharge en cas de condition dangereuse ?
• Quels systèmes externes nécessitent un accès aux informations ou aux commandes, tels que le PCS, l'EMS, le SCADA, le CVC ou les systèmes incendie du site ?
• Quelles conditions de site pourraient réduire les performances ou modifier le comportement de protection, notamment la température, l'altitude, l'humidité, la poussière et l'accès limité à la maintenance ?

Ces questions permettent d'éviter une inadéquation fréquente : acheter un système dont la capacité nominale est suffisante, mais dont la granularité de commande est insuffisante. Un BMS qui ne transmet que la tension globale peut être inadapté lorsqu'un écart au niveau des cellules doit être identifié précocement. À l'inverse, spécifier une pile de commande fortement personnalisée pour une application simple et isolée peut accroître les efforts d'intégration sans améliorer le résultat opérationnel réel.

Évaluez la protection comme une réponse coordonnée, et non comme une liste d'alarmes

La protection contre la surtension, la surintensité et les températures excessives constitue une exigence de base. La décision d'achat repose sur la compréhension de la réaction du BMS lorsqu'une mesure franchit un seuil. Une alarme affichée sur un tableau de bord est utile, mais elle n'équivaut pas à une action de protection imposée. Demandez aux fournisseurs de décrire la séquence allant de la détection à l'arrêt, y compris les temporisations, les conditions de reprise, l'enregistrement des événements et les interfaces concernées.

Par exemple, un événement de surtempérature peut nécessiter davantage que l'ouverture d'un contacteur. Le BMS peut devoir réduire la puissance de charge ou de décharge avant que le seuil ne soit atteint, commander les équipements de refroidissement, informer le PCS afin de réduire le courant, générer une alarme pour le système de supervision, puis isoler la section concernée si les conditions continuent de se dégrader. La séquence requise dépend de la conception globale du système, mais elle doit être définie plutôt que supposée.

Points de protection nécessitant des réponses explicites

Lors de la clarification technique, demandez des informations précises concernant la surtension, la sous-tension, la surintensité, le court-circuit, les conditions liées à l'isolement lorsque cela s'applique, la surtempérature, la sous-température, la perte de communication, la défaillance de capteur et les écarts anormaux entre cellules. Pour chaque condition, confirmez les éléments suivants :

• Niveau de détection : La condition est-elle détectée au niveau de la cellule, du module, du pack, du cluster ou du système ?
• Niveau d'action : Le BMS émet-il une alarme, limite-t-il la puissance, ouvre-t-il les contacteurs, demande-t-il l'arrêt du PCS ou déclenche-t-il une séquence d'urgence plus étendue ?
• Logique de priorité : Que se produit-il lorsque plusieurs événements apparaissent simultanément ?
• Conditions de réinitialisation : Le système peut-il redémarrer automatiquement, uniquement après le retour des valeurs dans la plage admissible, ou seulement après une réinitialisation manuelle autorisée ?
• Traçabilité : Les enregistrements de défauts horodatés sont-ils conservés et exportables pour examen lors de la maintenance ?

Les seules valeurs de seuil ne donnent pas cette vision. Elles nécessitent également un contexte : emplacement des capteurs, filtrage, durée de temporisation, courant de fonctionnement autorisé à différentes températures et possibilité d'ajuster les limites. Les paramètres réglables peuvent être utiles, mais des modifications sans restriction sur site peuvent créer des risques pour la sécurité et la garantie. Une méthode d'accès contrôlé, une gestion des versions des paramètres et un processus d'approbation documenté sont plus précieux qu'une grande liberté de modification.

Ne considérez pas l'interface de protection incendie comme distincte de l'approvisionnement du BMS. Le BMS peut fournir les premiers signaux électriques et thermiques qui soutiennent une réponse d'urgence, tandis que le système incendie peut renvoyer des signaux d'état qui affectent le fonctionnement de la batterie. La relation entre les signaux, l'état de sécurité et la responsabilité des alarmes doivent être clairement définis dans la documentation d'interface.

Vérifiez la qualité des mesures avant de vous fier aux déclarations concernant le SOC et le SOH

L'état de charge est souvent utilisé comme s'il s'agissait d'une valeur mesurée directement. En pratique, il s'agit d'une estimation produite à partir de la tension, du courant, de la température, des caractéristiques de la batterie et de la logique de calcul. Il en va de même pour l'état de santé. Ces valeurs influencent les décisions de répartition, les estimations d'énergie utilisable, la planification de la maintenance et les attentes contractuelles en matière d'exploitation ; les équipes achats doivent donc demander comment elles sont générées et maintenues au lieu d'accepter l'affichage d'un tableau de bord comme preuve de précision.

Les questions pertinentes incluent la plage et la précision du capteur de courant, la résolution d'échantillonnage de la tension, l'emplacement des capteurs de température, les dispositions d'étalonnage, la fréquence d'échantillonnage des données et le comportement après une interruption d'alimentation. Un BMS doit également identifier les données de capteurs manquantes, invraisemblables ou dérivantes, plutôt que d'utiliser silencieusement un mauvais signal pour calculer l'état de la batterie.

La cohérence entre cellules est particulièrement importante dans les systèmes LFP, car la tension peut rester relativement stable sur une part importante de la plage de fonctionnement. Le BMS doit disposer d'un moyen fiable d'observer les divergences pendant la charge, la décharge, les périodes de repos et les variations de température. Les achats doivent déterminer si le fournisseur fournit les données de répartition des tensions de cellules, l'écart entre la cellule maximale et minimale, la dispersion de température et les enregistrements de tendances historiques. Ces éléments sont plus exploitables qu'une seule valeur de tension moyenne.

L'équilibrage doit être adapté au cycle de service et à l'approche de maintenance

L'équilibrage passif dissipe l'énergie des cellules à tension plus élevée afin de favoriser la cohérence du pack. C'est une méthode pratique et largement utilisée, mais son adéquation doit être évaluée en fonction du cycle de service du système, de l'appariement des cellules, du comportement de déséquilibre attendu et des créneaux de maintenance disponibles. Une spécification indiquant simplement « équilibrage inclus » laisse trop de questions sans réponse.

Demandez quand l'équilibrage fonctionne : pendant la charge, après la charge complète, au repos ou dans des conditions définies de tension et de température. Demandez également quelles données indiquent que l'équilibrage ne suffit plus et si le BMS identifie une cellule ou un module durablement faible. Dans les installations à forte utilisation, attendre une période d'inactivité appropriée peut ne pas convenir au calendrier d'exploitation. Le fournisseur doit expliquer comment la méthode d'équilibrage indiquée est liée au profil d'utilisation prévu.

La compatibilité des communications détermine souvent le respect du calendrier de mise en service

De nombreux problèmes de sélection de BMS sont découverts pendant l'intégration et non lors de l'achat. La batterie peut être électriquement fiable tandis que le projet prend du retard parce que le PCS attend un ensemble d'objets de commande et d'état, l'EMS utilise une autre convention de nommage et le document d'interface du BMS laisse des états essentiels non définis.

Avant de passer commande, obtenez la documentation du protocole de communication et comparez-la à l'architecture système requise. LAN, CAN et RS485 peuvent tous être disponibles, mais le port physique n'est qu'un point de départ. Les questions importantes concernent les définitions de messages, la propriété des données, la fréquence de mise à jour, la priorité des commandes, les codes de défaut, les états d'établissement de liaison et le comportement en cas de perte des communications.

Une exigence pratique d'approvisionnement consiste à demander une liste de points et une cartographie de protocole avant l'approbation technique finale. Elles doivent indiquer non seulement les données disponibles, mais aussi les valeurs obligatoires, facultatives, calculées, inscriptibles ou fixes. Cela aide à distinguer une interface pouvant être connectée physiquement d'une interface prenant en charge la logique d'exploitation requise.

Adaptez l'architecture du BMS à l'échelle et à la maintenabilité

L'évolutivité n'est pas seulement une question de capacité. L'ajout d'armoires de batteries ou de clusters modifie le nombre d'unités surveillées, de chemins de communication, de points de coordination des contacteurs et de limites potentielles de défaut. Un système qui fonctionne correctement avec un rack peut devenir difficile à diagnostiquer après extension, à moins que la hiérarchie ne soit clairement conçue.

Pour les installations plus importantes, vérifiez si l'architecture sépare la surveillance des cellules, la commande des packs, la commande des clusters et les fonctions de supervision de niveau supérieur. La désignation exacte varie selon les fournisseurs, mais l'équipe achats doit comprendre où les décisions sont prises. Par exemple, une unité locale peut détecter la température des cellules, tandis qu'un contrôleur maître agrège la disponibilité et communique une limite de puissance autorisée au PCS. Cette configuration peut être appropriée, à condition que la perte d'une liaison de communication ait des conséquences définies.

L'accès pour la maintenance mérite une attention similaire. Les techniciens ont besoin d'un moyen pratique pour identifier l'emplacement concerné, récupérer l'historique des événements, vérifier l'état des capteurs et confirmer la compatibilité des remplacements. La visibilité des défauts ne doit pas se limiter à une « alarme batterie » générique. Lorsque plusieurs racks sont installés, le système doit identifier le rack, le pack, le module ou tout autre niveau maintenable pertinent pris en charge par son architecture.

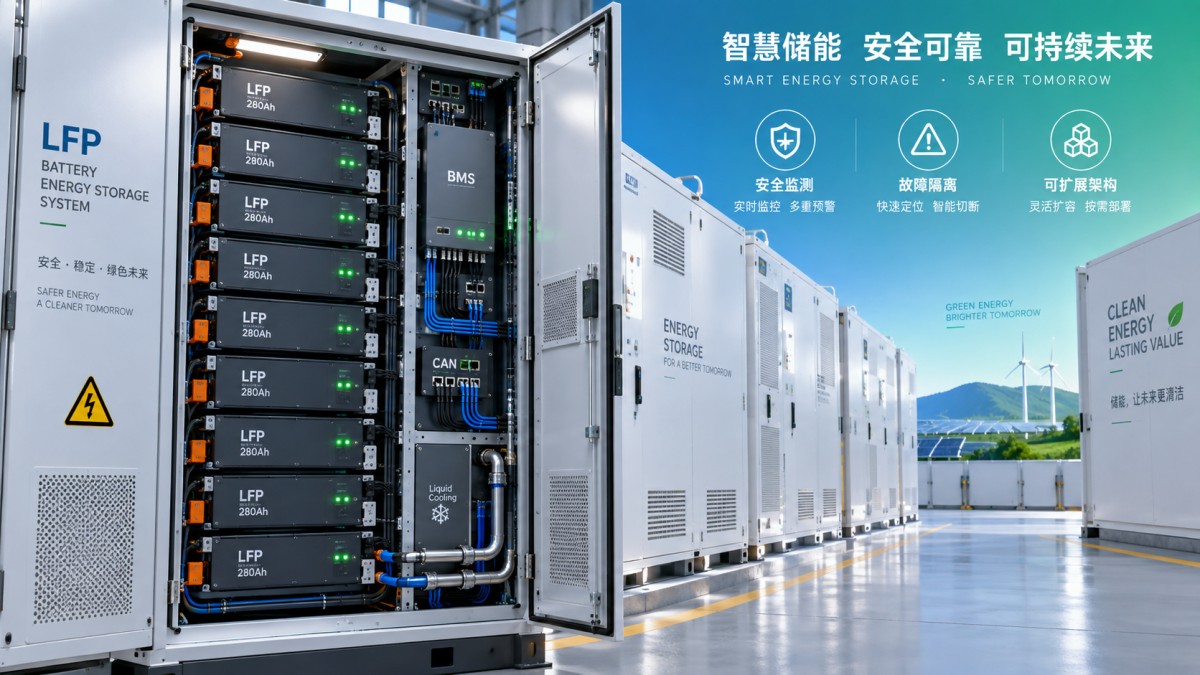

Considérez une unité conçue pour le stockage d'énergie de grande capacité telle que372kWh. Son équilibrage passif indiqué, son refroidissement liquide, ses options de communication LAN/CAN/RS485 et sa configuration de batterie LFP illustrent pourquoi l'évaluation du BMS doit couvrir les interfaces entre batterie, thermique, protection et commandes. Dans ce type de système, les acheteurs doivent vérifier comment l'état du refroidissement et les limites de température de la batterie interagissent, comment les signaux au niveau du cluster sont exposés à l'extérieur et comment le BMS soutient un fonctionnement sûr sur la plage de tension spécifiée.

Les conditions environnementales modifient la spécification réelle

Un BMS ne peut pas rendre un matériel inadapté insensible à son environnement, mais il doit gérer correctement la batterie dans cet environnement. Les spécifications d'approvisionnement doivent donc relier les limites environnementales à la logique d'exploitation. Une température ambiante élevée peut exiger une commande du refroidissement et une réduction de puissance ; une basse température peut restreindre la charge ; le risque de condensation peut affecter l'isolement et la fiabilité des capteurs ; l'altitude peut influencer les performances thermiques et la sélection des équipements.

Demandez aux fournisseurs d'indiquer la plage de température de fonctionnement, les limites d'humidité, le niveau de protection de l'enveloppe, les conditions de bruit et la limite d'altitude, ainsi que les règles de réduction de puissance associées. Une large plage de température est incomplète sans explication de la puissance de charge et de décharge qui reste disponible aux différents points de cette plage. Le BMS doit recevoir ou commander les informations nécessaires à l'application de ces limites.

La conception thermique est particulièrement importante pour les systèmes à forte densité. Le refroidissement liquide peut fournir une évacuation de chaleur plus contrôlée que la circulation d'air passive dans les applications exigeantes, mais l'examen de la sélection doit inclure la surveillance du liquide de refroidissement, le retour d'état de la pompe ou du débit, la redondance des capteurs de température lorsqu'elle est fournie et l'action engagée lorsque les performances de refroidissement diminuent. Le BMS ne remplace pas le système thermique ; il doit se coordonner efficacement avec lui.

Utilisez les éléments de preuve relatifs au cycle de vie dans la comparaison des fournisseurs

Le prix initial le plus bas peut s'avérer trompeur lorsque le support de mise en service, la qualité de la documentation, la continuité des pièces de rechange et l'accès aux diagnostics sont insuffisants. Un BMS doit rester utile pendant des années d'exploitation, y compris lors de mises à jour du firmware, de remplacements de composants, d'extensions de capacité ou de changements des exigences de commande du réseau.

Demandez des informations relatives au cycle de vie pouvant être examinées contractuellement : politique de versions du firmware, méthode de mise à jour, dispositions de retour à une version antérieure, gestion de la compatibilité après remplacement, conservation des journaux d'événements, outils de maintenance disponibles et responsabilités en cas de modifications d'interface. Il est également raisonnable de demander comment le remplacement d'un module de batterie est reconnu par le BMS et si une remise en service ou une synchronisation des paramètres est nécessaire.

La disponibilité des données présente une valeur continue. Le système doit fournir les enregistrements nécessaires pour analyser les alarmes récurrentes, les schémas de température inégale, la dispersion anormale de tension des cellules, le comportement des contacteurs et la réduction de la puissance disponible. Les achats doivent définir qui possède les données d'exploitation, comment elles peuvent être exportées et si l'accès reste possible sans dépendre d'une plateforme cloud propriétaire.

Une séquence de décision qui révèle tôt les propositions faibles

1. Définir le cycle de service de l'application, l'énergie utilisable requise, l'environnement d'exploitation et l'architecture de commande externe.
2. Cartographier la hiérarchie des batteries et identifier le niveau auquel la surveillance, l'isolement et le reporting sont requis.
3. Définir les attentes de protection par type d'événement, y compris les alarmes, la réduction de puissance, l'autorité d'arrêt, les conditions de réinitialisation et les enregistrements.
4. Examiner les méthodes de mesure et d'estimation pour la tension, le courant, la température, le SOC, le SOH et la cohérence des cellules.
5. Comparer les documents de communication avec les exigences réelles du PCS, de l'EMS et du SCADA avant la livraison des équipements.
6. Évaluer la coordination thermique, les limites de l'enveloppe et le comportement de réduction de puissance par rapport au site d'installation.
7. Confirmer les livrables de mise en service, l'accès au service, la gouvernance du firmware et les procédures de remplacement.

La proposition la plus solide n'est pas nécessairement celle qui comporte le plus d'écrans logiciels ou la liste d'alarmes la plus longue. C'est celle qui fournit des limites claires, des données exploitables, un comportement de défaut défini et une structure d'interface que le reste du projet de stockage peut utiliser de manière fiable. C'est selon cette norme qu'un système de gestion de batterie doit être sélectionné pour une installation sûre et évolutive.
